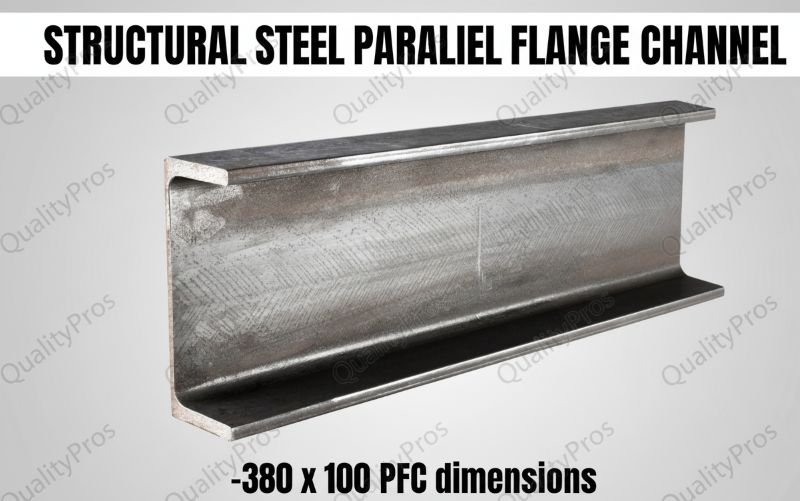

Размеры 380 x 100 PFC
швеллеры teel являются невоспетыми героями современного строительства, а параллельный фланцевый швеллер 380 x 100 (PFC) выделяется своей прочной конструкцией и универсальностью. Известный как “С-образное сечение”, этот профиль сочетает в себе особые размеры для обеспечения исключительной прочности при выполнении сложных строительных работ. Давайте разберем детали его размеров и объясним, почему они важны.
| Толщина полотна (вес) | 10 мм |
| Толщина фланца (ФУТ) | 17,5 мм |
| Ширина (F) | 100 мм |
| Высота (вт) | 380 мм |
| Вес (Кг/Метр) | 55.2 |
| Радиус корня | 14 мм |
Свойства профиля и конструктивные характеристики
Помимо базовых размеров, технические характеристики PFC 380 x 100 определяют его несущую способность:
- Площадь поперечного сечения: 7 030 мм2
- Момент инерции (Ixx): 152 млн мм⁴ (сопротивление изгибу вокруг главной оси)
- Момент инерции (Iyy): 6,48 млн мм⁴ (малая жесткость оси)
- Постоянная кручения (J): 472 000 мм⁴
- Модуль упругости (Yp): 161 000 мм3
Резкий контраст между Ixx и Iyy подчеркивает направленную прочность швеллера — он идеально подходит для вертикальных нагрузок в балках или колоннах.
🏗️ Приложения, использующие ключевые параметры
Геометрия PFC 380 x 100 делает его незаменимым для:
- Перемычки и отверстия: Ширина фланца 100 мм обеспечивает устойчивую опорную поверхность для каменной кладки над дверями/окнами.
- Опоры для стенок полости: Два ПФУ, скрепленных болтами вплотную (на расстоянии 100 мм друг от друга), эффективно поддерживают слои с двумя стенками.
- Сверхпрочный каркас: Глубина 380 мм обеспечивает высокую жесткость балок перекрытия и длиннопролетных балок.
- Промышленные колонны: Фланец толщиной 17,5 мм не прогибается при сжимающих нагрузках.
⚠️ Производственные примечания и расхождения
- Марки материалов: Обычно это мягкая сталь S355J0 (предел текучести ≥355 МПа).
- Процесс: Горячекатаный прокат в соответствии со стандартами AS 4100-1998 или BS 4-1:2005.
- Изменение веса: В некоторых источниках указано 54,0 кг/м 9, в других — 55,2 кг/м. Это отражает региональные допуски.
